02. グラフを描こう

データを表す写真 Photo by Chris Liverani on Unsplash

計算結果は,数字を眺めるだけでは特徴を見落としやすい. 今回は Julia の Plots package を使い,何が描かれているのか説明できるグラフを作れるようになろう.

この資料の概要

やること 到達点
関数のプロット plot を使える
1次元データからグラフを作成 縦軸だけでなく横軸の情報も plot に渡せる
凡例・軸名・タイトル 他人に読めるグラフを作れる
2次元データから等高線・色・立体表示 同じデータを異なる方法で見る
グラフのファイルへの保存 savefig を使える
アニメーション @gif の短い試作ができる

この授業で試す作図方法の全体像を先に見ておこう.関数・ベクトル・行列のどれを渡すかを意識しながら,各節の例に進む.

入力データの形と作図方法の対応

授業前の準備. Julia/Jupyter を起動し,まだ入れていなければ次を一度だけ実行しておこう.Plots は大きな package なので,初回のインストールや最初の描画には時間がかかることがある.

1using Pkg
2Pkg.add("Plots")


簡単な解説: パッケージの利用宣言 using
簡単な解説: パッケージのインストール Pkg.add

インストール済みか確認したければ using Pkg; Pkg.status() を実行する.同じ package を再度指定してもよいが,授業時間を使わないよう,前もって確認するのがよい.利用するセッションでは,最初に次を実行する.

1using Plots


簡単な解説: パッケージのインストール状況確認 Pkg.status
Plots パッケージのマニュアル

1. 関数を描く

plot は関数名を渡すと,デフォルトでは $x \in [-5,5]$ の範囲でそのグラフを描く.

1plot(sin)
sin 関数の曲線

名前のない関数も扱える

名前が無い関数は、写像とみなして x -> 関数形 と書けば plot に渡せる.

1plot(x -> cos(x) * x^2)
x の二乗と cos(x) の積の曲線


簡単な解説: 関数を定義する方法

描画範囲も自分で決められる.下記のようにいくつか方法があるので好きなものを使おう.

1plot(sin, -π, π)         # 描画範囲の左右端を直接指定
2plot(sin, -π:0.1:π)      # 描画範囲を「範囲」で指定.
3plot(sin, xlims=(-π,π))  # 描画範囲を制限する.複数のグラフを揃えるときなどに.
範囲を指定した関数の曲線


簡単な解説: ギリシャ文字(α, β, π など)の入力方法
簡単な解説: 範囲
Plots package: plot: 描画範囲

軸やグラフの名称表示

x軸は何だ、y軸はこれだ、というような情報を表示したければ次のようにする.

1plot(sin, xlabel="x", ylabel="sin(x)", label="y=sin(x)", title="x vs sin(x)")
plot のラベル

試してみよう: 関数 x + sin(x^2) を描画する.どうしてその形になるのか、説明を与えてみよう.

2. データをグラフに (1次元データ)

次は関数ではなく,データ(この場合は数の並び)をグラフにしよう. たとえば、下記のように $-2$ から $2$ まで 0.1 刻みで二乗した値を作ってデータとする.

1v = [x^2 for x in -2:0.1:2]
41-element Vector{Float64}:
 4.0
 3.61
 ⋮
 3.61
 4.0


簡単な解説: ループから配列を作る(内包表記)

作ったデータの情報を簡単にで良いので見ておこう.

1length(v), minimum(v), maximum(v)

結果は「41 個, 最小 0, 最大 4」のはずだ.
データを扱う際は,要素数・最小値・最大値 を意識するようにしよう.


簡単な解説: データの代表的な情報を得る)

さて、データのグラフ化は簡単だ.下記のように plot に渡せば良い.

1plot(v)

ここでの横軸はベクトル v の要素の番号 1, 2, …, 41 である.

横軸の表記をきちんとする

元の $x$ の情報を横軸に表したければ、下記のようにその情報も plot に渡せばよい(x軸の数字表記が変わったのを確認しよう).

1xrange = -2:0.1:2 # a:b:c で,a から c までの「bおきの」範囲.
2plot(xrange, v)

グラフの「点」をはっきりさせる

データ点をグラフではっきりさせたい場合は下記のようにマーカーを付ける. marker = :circle とすると以下の通りだ.

1plot(v, marker = :circle )

他のマーカーについては、下記に一覧グラフを載せておこう.


Plots package: plot: マーカー形状

3. データをグラフに (2次元データ)

次に、2次元データ(行列で表す)をグラフにすることを考えよう. 等高線,色,立体表示など、何種類ものグラフがあり、は読み取りやすい性質が異なるので以降で見ていこう.

ここでは点 $(x,y)$ における値 $z(x,y)$ を $z = x^2 + \cos(y)$ として、 その値を並べた行列をデータとして下記のように作り、これをグラフにしてみよう.

1X = -2:0.1:2 # x軸の範囲を設定. 41点からなる.
2Y = -8:0.4:8 # y軸の範囲を設定. 81点からなる.
3
4M = [x^3 + y + 3*cos(y) for x in X, y in Y] # z値を並べる
41×81 Matrix{Float64}:
 -16.4365  -15.6381    -14.8462     …   0.35378  -0.0381337  -0.4365
 -15.2955  -14.4971    -13.7052         1.49478   1.10287     0.7045
  …

グラフのオプションを別途与える

これから複数のグラフを描くが、その前に、共通のオプションを下記のように先に設定してしまおう.

1default( xlabel = "x", ylabel = "y", title = "x^3 + y + 3 cos(y)" )


Plots package: plot: オプションのデフォルト設定

注意: 2次元以上のデータを plot に渡すと?

特に考えずに plot(M) などとすると、行列の各列を別のデータとして扱い、複数の線グラフを描く. この場合は 81本の曲線グラフが描かれるだろう. これはこれで使い道がある仕様だが、今回の目的には適わない.

等高線表示

contour() は同じ高さの場所を線で結ぶ.どこが凹でどこが凸かなどが読み取れるだろう.

1contour(X, Y, M')
2# 行列の添字の向きとグラフの軸の向きが逆なので行列 M の転置行列 M' を表示させる


Julia の線形代数マニュアル: 行列 A の転置は A' とする.

等高線の間に色を塗ることもできる. fill = true というオプションを次のように使う.

1contour(X, Y, M', fill = true )

ヒートマップ表示

heatmap() は値の大きさを色で表示する.

1heatmap(X, Y, M')
2# 行列の添字の向きとグラフの軸の向きが逆なので行列 M の転置行列 M' を表示させる

高さを 3次元表示で見る (ワイヤーフレーム)

wireframe() は格子の形を見せる.以下のようになる.

1wireframe(X, Y, M')

高さを 3次元表示で見る (面表示)

surface() は面表示で高さ形状を見せる.以下のようになる.

1surface(X, Y, M')

3次元表示に対し、見る方向を camera=(平面角, 高さ角) で変えられる.

1wireframe(X, Y, M', camera=(-40, 58))

4. グラフをファイルに保存する

画面上でグラフを見るだけでなく、ファイルへ保存する方法も知っておこう. 基本として、グラフを描いてから savefig("ファイル名") とすれば良い. 保存に使えるファイル形式は、Plots を普通に使う場合は

  • png
  • pdf
  • ps
  • svg

が使えるはずだ.

例えば pngファイルとして保存したければ次のようにする. 他の形式でも同様に、その形式に合わせた拡張子を選んでファイル名にすれば自動的にその形式で保存される.

1plot(x -> x^4-20x^2+1)
2savefig("sample.png")

実際、今の場合は次のように、指定した "sample.png" ファイルが得られる.

pngファイルの「画像の粗さ」を避けるには?

上で挙げたファイル形式のうち png ファイルの場合だけだが、デフォルトでは作られるファイルの画像が荒く、「ピクセルの粗さが見えてしまうことがある」.

こういう場合は、以下のように plot 時に画像の大きさを指定してから保存すると良い1.

1plot(x -> x^4-20x^2+1, size = (1200,800), dpi = 300)
2  # サイズは、デフォルトでは (600,400). 念の為に dpi も設定している.
3savefig("sample2.png")

この場合の保存されるファイルは以下のようになる. だいぶ微細な表示になっていることがわかるだろう.

5. グラフから簡易アニメーションを作る

@gif コマンドを使うと、ループ内で作った図をフレームとして集めた簡易アニメーション gif を作成できる. さきほどの surface で作ったグラフを、視点を変えて繋いだ簡易アニメーションを下記のようにして作ってみよう. なお、複数(下記の場合は120枚)のグラフを描いてから繋ぐという作業のためそれなりに時間がかかるので、少し待とう.

1@gif for t in 0:5:360
2   surface(X, Y, M', xlabel = "x", ylabel = "y", camera=(t,30))
3end

この簡易アニメーションは自動的にファイルとして保存される. ファイル名や保存フォルダーは、実行後に表示されるメッセージ( Info: で始まる出力)を確認しよう.

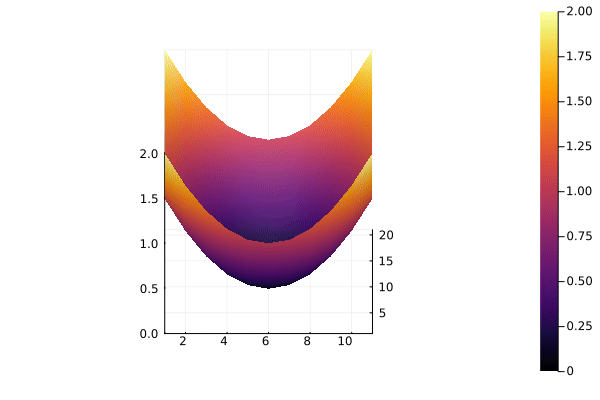

カメラ角を変えた曲面のアニメーション

6. 試しにやってみる

6.1 1次元データのグラフ

次のデータ Y は $e^{-x^2}$ を計算したものである. 上の例を参考に,横軸を x,縦軸を y として図を作り,軸名と凡例を付けて png ファイルに保存しよう.

1X = -2:0.05:2
2Y = [ exp(-x^2) for x in X ]

6.1 2次元データのグラフ

次のデータ Z は $e^{-(x^2+y^2)}$ を計算したものである. 上の例を参考に,平面の横軸を x,縦軸を y, そして高さを z として図を作り,軸名と凡例を付けて png ファイルに保存しよう.

1X = -2:0.05:2
2Y = -2:0.05:2
3Z = [ exp(-(x^2+y^2)) for x in X, y in Y ]

もっと調べたいとき

julia 自身が内包する簡易マニュアルを見る、という方法でも情報を得られる. たとえば次のようなものだ.

1?plot
2plotattr(:Series)
3plotattr("markershape")
4plotattr("camera")

Julia で ?コマンド名 とすると、そのコマンドについて簡単な説明が出てくる. その他に、plot コマンドはそのオプションについて調べるコマンド plotattr というものを持っていて、いろいろ使える.

その他、Plots パッケージの基本や簡易アニメーションについて、

を参照すると良いだろう.

レポート No.02

以下の課題についてレポートしよう. ファイル名を 学籍番号-氏名-02.pdf とし,web フォームから提出しよう.

基本的には、ファイルは pdf 形式だ.動画を pdf に埋め込むのは可能だが難しいので、その場合は mp4 などの形式でも良い. 紙媒体で手渡ししても良いが,破損・紛失の可能性があるのでお勧めしない.

  一応、レポートやメールには,自分の 所属・学年・学籍番号・氏名 を必ず書いておこう.なにかと安全だ.

課題

課題 1・2 では授業中の小課題と異なるデータを自分で選び,図が何を示すか説明すること.

  1. 授業用 web に出てくる例と異なる 2 次元グラフ,3 次元グラフを作り,データの解説とグラフを提出する.
  2. 授業用 web に出てくる例と異なる GIF グラフを作り,レポートに添付して提出する.
  3. 標本点の間を見落とさない. $f(x)=\sin(5x)$ を $0\leq x\leq 2\pi$ で描く.まず 11 点だけを使った図を作り,次に 201 点で描いた曲線と 11 点を同じ座標軸に重ねる.2 枚の図を示し,最初の図からどのような誤解が生じるか,標本点の数を増やすと何が分かるかを説明する.凡例で 2 種類の点を区別する.


Plots package: plot!: plot にあとから「追加」: この機能を使えばグラフを重ね描きできる


  1. plot! という「plot への追加命令」を使ってあとから画像の大きさを変えることもできるが、内部的にはややこしい処理をするので、トラブル回避のためにはそういう使い方は避けておいたほうが無難だろう. ↩︎
